YOLO的核心思想就是利用整张图作为网络的输入，直接在输出层回归bounding box的位置和bounding box所属的类别。
faster RCNN中也直接用整张图作为输入，但是faster-RCNN整体还是采用了RCNN那种 proposal+classifier的思想，只不过是将提取proposal的步骤放在CNN中实现了,而YOLO则采用直接回归的思路。

YOLO v1

将一幅图像分成SxS个网格(grid cell)，如果某个object的中心落在这个网格中，则这个网格就负责预测这个object。

每个网格要预测B个bounding box，每个bounding box除了要回归自身的位置之外，还要附带预测一个confidence值。这个confidence代表了所预测的box中含有object的置信度和这个box预测的有多准两重信息，其值是这样计算的: $Pr(Object)*IOU_{pred}^{trith}$ ，其中，如果有object落在一个grid cell里，第一项取1，否则取0。第二项是预测的bounding box和实际的groundtruth之间的IoU值。

每个bounding box要预测(x, y, w, h)和confidence共5个值，每个网格还要预测一个类别信息，记为C类。则SxS个网格，每个网格要预测B个bounding box还要预测C个categories。输出就是$S \times S \times (5B+C)$的一个tensor。 注意:class信息是针对每个网格的，confidence信息是针对每个bounding box的。

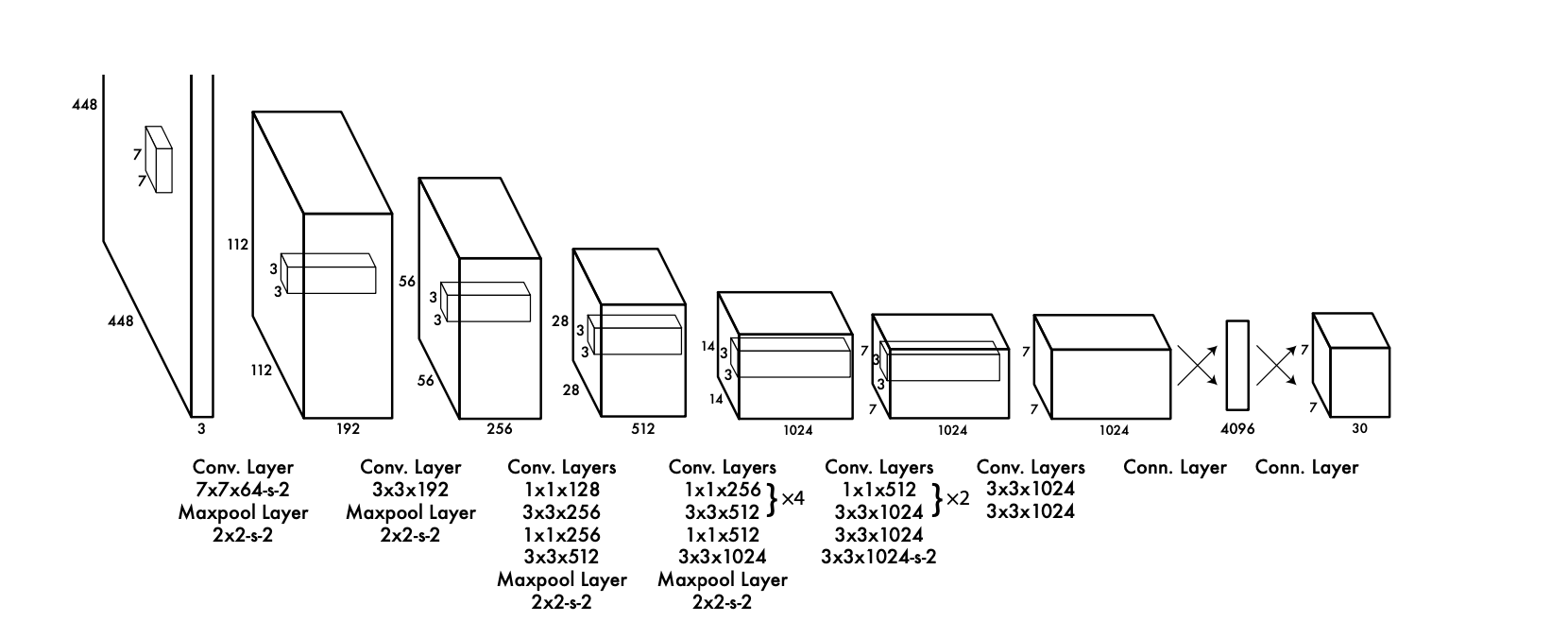

举例说明: 在PASCAL VOC中，图像输入为448x448，取S=7，B=2，一共有20个类别(C=20)。则输出就是7x7x30的一个tensor。整个网络结
构如下图所示:

在test的时候，每个网格预测的class信息和bounding box预测的confidence信息相乘，就得到每个bounding box的class-specific confidence score:

\[ Pr(Class_i|Object)*Pr(Object)*IOU_{pred}^{truth}=Pr(Class_i)*IOU_{pred}^{truth} \]

等式左边第一项就是每个网格预测的类别信息，第二三项就是每个bounding box预测confidence。这个乘积即encode了预测的box属于某一类的概率，也有该box准确度的信息。

得到每个box的class-specific confidence score以后，设置阈值，滤掉得分低的boxes，对保留的boxes进行NMS处理，就得到最终的检测结果。

注:由于输出层为全连接层，因此在检测时，YOLO训练模型只支持与训练图像相同的输入分辨率。

虽然每个格子可以预测B个bounding box，但是最终只选择只选择IOU最高的bounding box作为物体检测输出，即每个格子最多只预测出一个物体。当物体占画面比例较小，如图像中包含畜群或⻦群时，每个格子包含多个物体，但却只能检测出其中一个。这是YOLO方法的一个缺陷。

损失函数

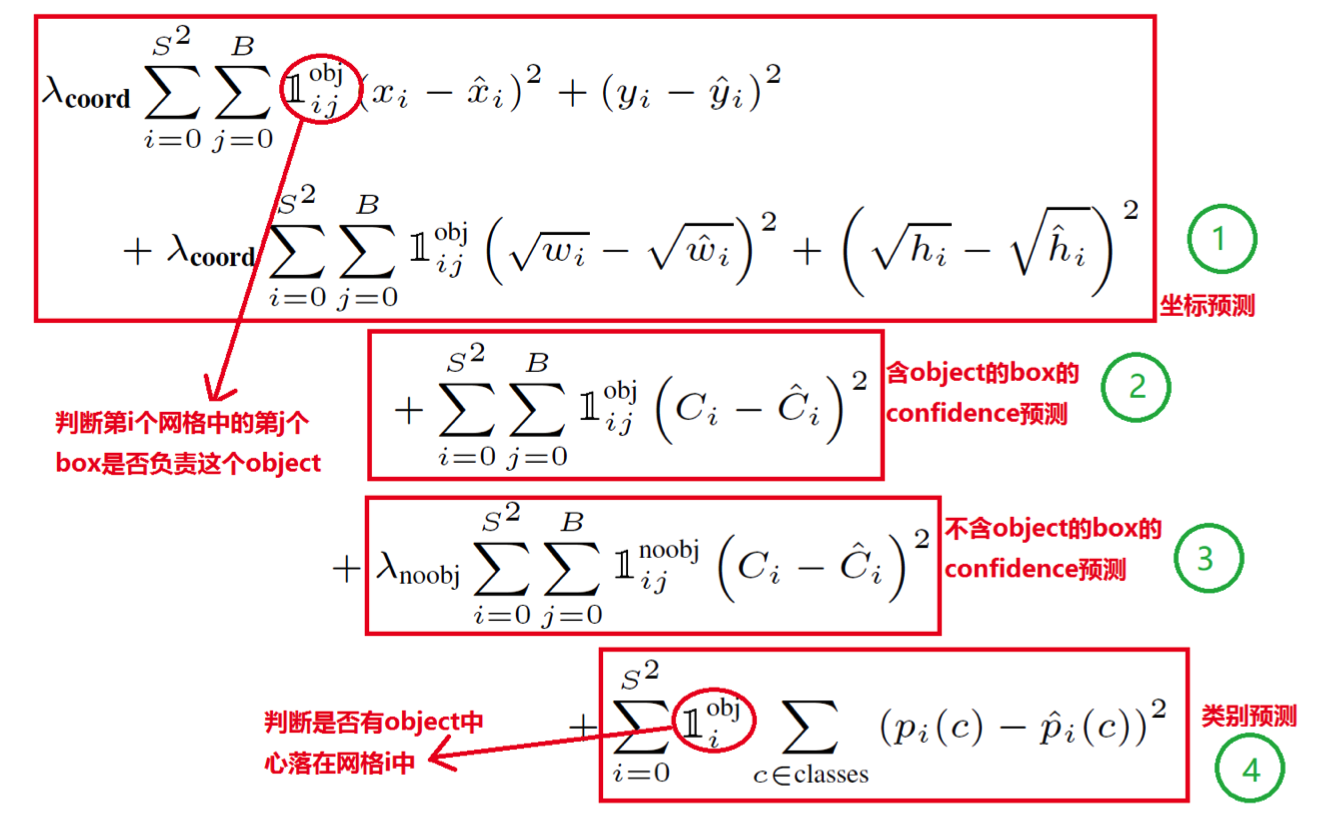

损失函数有四部分组成，

上文中的红圈符号表示是否开关，比如第一个符号表示i号格子j号坐标框中如果含有obj则为1，否则为0。

损失函数第一部分的宽高计算加根号，这是因为:一个同样将一个100x100的目标与一个10x10的目标都预测大了10个像素，预测框为110 x 110与20 x 20。显然第一种情况我们还可以稍微接受，但第二种情况相当于把边界框预测大了一倍，但如果不使用根号函数，那么损失相
同，都为200，如果使用根号则可以表示出两者的差异。

$C_i$表示第i个框含有物体的置信度，类似于RCNN中的二分类部分思想，由于大部分框中没有物体，为平衡损失函数，本部分的权取小为0.5， $\hat{p}_i(c)$中c为正确类别则值为1，否则为0

正负样例

正样本：

对象中心落在网格内：对于每个真实对象（ground truth object），其边界框（bounding box）的中心落在哪个网格单元内，那个网格单元就负责预测这个对象。因此，该网格单元和与之对应的预测边界框成为“正样本”
存在性置信度：与该网格相关联的“对象存在的置信度”应该接近1
类别标签：该网格单元还需要预测该对象的类别
负样本：
对象中心不落在网格内：如果一个网格单元内没有任何真实对象（ground truth object）的中心，那么该网格单元就是一个“负样本”
存在性置信度：与这些负样本网格相关联的“对象存在的置信度”接近0

优缺点

优点：

速度：最显著的优点是速度
全局信息：由于YOLO在整个图像上进行推断，而不是在局部区域进行，因此它能更好地利用全局上下文信息
多尺度检测：虽然初版的YOLO主要用于固定尺度的检测，但其架构灵活地支持多尺度检测
迁移泛化能力强
实时应用：由于其高速和简洁性，YOLO 特别适用于实时或近实时的应用，比如自动驾驶、监控等
易于实现和部署：相对较少的组件和端到端的设计使得 YOLO 更容易实现和部署
缺点：
准确性：初版的YOLO在小目标或密集排列目标的检测方面存在一定的局限性
定位误差：由于使用了较大的网格来预测边界框，YOLOv1对目标的定位不如基于候选区域的方法准确
每个网格只检测一个类别：在 YOLOv1 的设计中，每个网格只预测一个类别和一个边界框，这限制了它在一个小区域内检测多个目标的能力
高召回率但低准确率：通常有更高的召回率（检测到更多的真实目标）但更低的准确率（更多的误检）
在YOLOv1中，其backbone先在ImageNet上进行预训练，预训练时所输入的图像尺寸是224×224，而做检测任务时，YOLOv1所接收的输入图像尺寸是448×448
分类转换成了回归
训练阶段-中心点落到那个框中就由那个框产生的预测框负责预测-逐渐拟合
因为YOLO中每个cell只预测两个bbox和一个类别，这就限制了能预测重叠或邻近物体的数量，比如说两个物体的中心点都落在这个cell中，但是这个cell只能预测一个类别
此外，不像Faster R-CNN一样预测offset，YOLO是直接预测bbox的位置的，这就增加了训练的难度
YOLO是根据训练数据来预测bbox的，但是当测试数据中的物体出现了训练数据中的物体没有的长宽比时，YOLO的泛化能力低
同时经过多次下采样，使得最终得到的feature的分辨率比较低，就是得到coarse feature，这可能会影响到物体的定位
损失函数的设计存在缺陷，使得物体的定位误差有点儿大，尤其在不同尺寸大小的物体的处理上还有待加强

YOLO v2

创新点简述

YOLOv2在加入BN层之后mAP上升2%
yolov1也在Image-Net预训练模型上进行fine-tune，但是预训练时网络入口为224 x 224，而fine-tune时为448 x 448，这会带来预训练网络与实际训练网络识别图像尺寸的不兼容。yolov2直接使用448 x 448的网络入口进行预训练，然后在检测任务上进行训练，效果得到3.7%的提升。
YOLO一代包含有全连接层，从而能直接预测Bounding Boxes的坐标值。 Faster R-CNN的方法只用卷积层与Region ProposalNetwork来预测Anchor Box的偏移值与置信度，而不是直接预测坐标值。作者发现通过预测偏移量而不是坐标值能够简化问题，让神经网络学习起来更容易。所以最终YOLO去掉了全连接层，使用Anchor Boxes来预测 Bounding Boxes。作者去掉了网络中一个Pooling层，这让卷积层的输出能有更高的分辨率。收缩网络让其运行在416416而不是448448。由于图片中的物体都倾向于出现在图片的中心位置，特别是那种比较大的物体，所以有一个单独位于物体中心的位置用于预测这些物体。YOLO的卷积层采用32这个值来下采样图片，所以通过选择416416用作输入尺寸最终能输出一个1313的Feature Map。使用Anchor Box会让精确度稍微下降，但用了它能让YOLO能预测出大于一千个框，同时recall达到88%，mAP达到69.2%。
输出从v1的S × S × (B × (coordinates + width + height+ confidence )+ C)，变为v2的S × S × B × (coordinates + width + height+ confidence + C)。此时S=13，B=5，且从v1的一个cell预测一个类变为了一个anchor box预测一类。这是为了解决临近物体检测效果不好问题。
通过预测偏移量而不是坐标值能够简化问题，让神经网络学习起来更容易，及anchor的设置是有其优越性的，至于每个格子中设置多少个anchor(即k等于几)，作者使用了k-means算法离线对voc及coco数据集中目标的形状及尺度进行了计算。发现当k = 5时并且选取固定5比例值的时，平衡了复杂度和IOU。(引入anchors和采用k_means确定anchors的个数、形状是两个创新)
新的主干网络:模型的mAP值没有显著提升，但计算量减少了:
对细粒度特征做了加强，个人理解就是resnet的跳层
YOLOv2中使用的Darknet-19网络结构中只有卷积层和池化层，所以其对输入图片的大小没有限制。YOLOv2采用多尺度输入的方式训练，在训练过程中每隔10个batches,重新随机选择输入图片的尺寸，由于Darknet-19下采样总步⻓为32，输入图片的尺寸一般选择32的倍数{320,352,...,608}。采用Multi-Scale Training, 可以适应不同大小的图片输入，当采用低分辨率的图片输入时，mAP值略有下降，但速度更快，当采用高分辨率的图片输入时，能得到较高mAP值，但速度有所下降。
本文对anchors的回归提出了更好的算法，这部分比较麻烦，贴出一篇讲解很透彻的文章。anchor的预测公式来自于Faster-RCNN，我们来看看人家是怎么写的：
除此之外，YOLO_v2的实例YOLO9000在超多类分类(9000类)也做出了实践性质的创新，感兴趣的可以看一看。

优缺点

Darknet-19：YOLOv2提出了一个全新的19层网络架构（Darknet-19），用于特征提取。该网络既轻量级也高效
锚框（Anchor Boxes）：使用锚框可以更准确地检测不同形状和大小的物体，改进了对高度重叠物体的检测能力
多尺度检测：通过引入多尺度检测，YOLOv2能更好地检测不同大小的物体。这极大地提高了对小目标的检测能力
速度快：YOLOv2是为实时性能优化的。只需要一次前向传播，就能完成目标的检测
联合训练（Joint Training）：YOLOv2可以同时在检测和分类任务上进行训练，这提高了其泛化性能
位置敏感性和类别预测：YOLOv2对于物体位置的敏感性减小，而对于类别预测的准确性提高
对小目标的检测不佳：尽管进行了多尺度检测，YOLOv2对小目标的检测性能仍然不如一些其他算法
处理高度重叠目标的挑战：尽管引入了锚框，但在高度重叠或密集的物体情况下，检测性能仍然有待提高
位置精度较低：虽然YOLOv2在类别识别方面表现出色，但在定位物体方面的精度相对较低

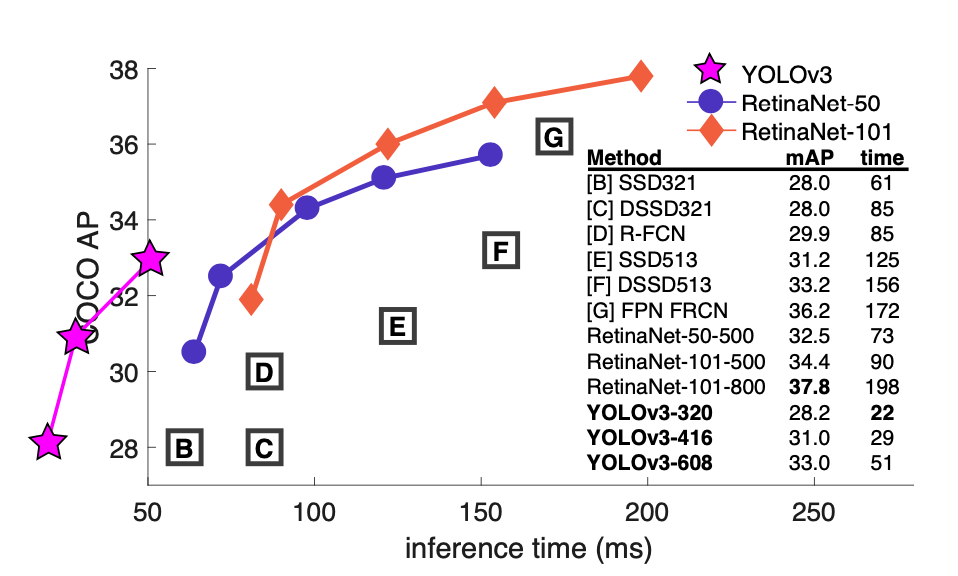

YOLO v3

改进之处

1.多尺度预测 (类FPN)
2.更好的基础分类网络(类ResNet)和分类器 darknet-53。
3.分类器-类别预测 YOLOv3不使用Softmax对每个框进行分类，主要考虑因素有两个:

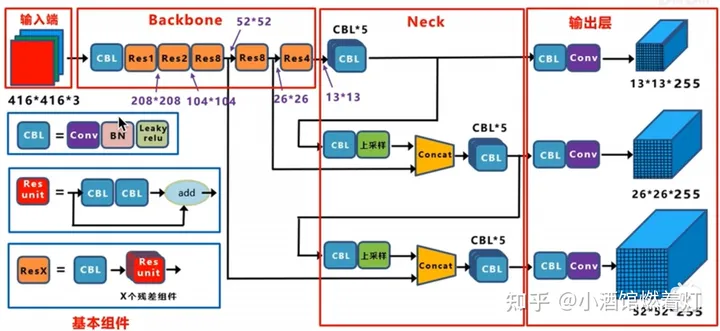

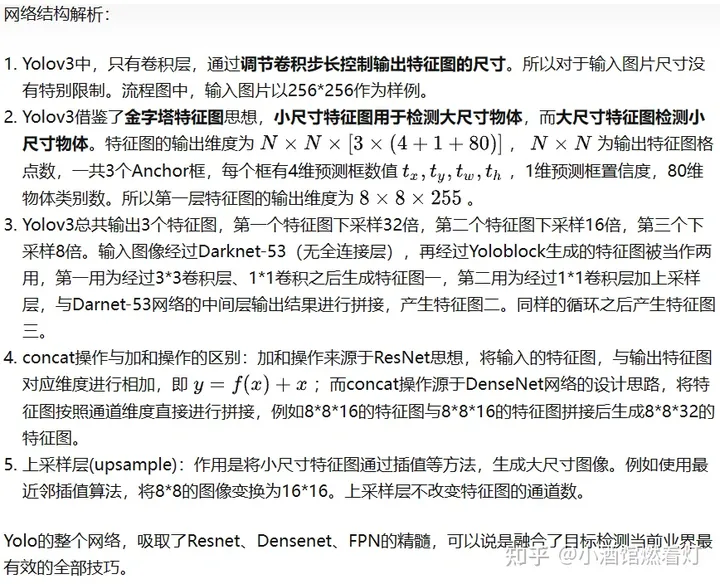

结构

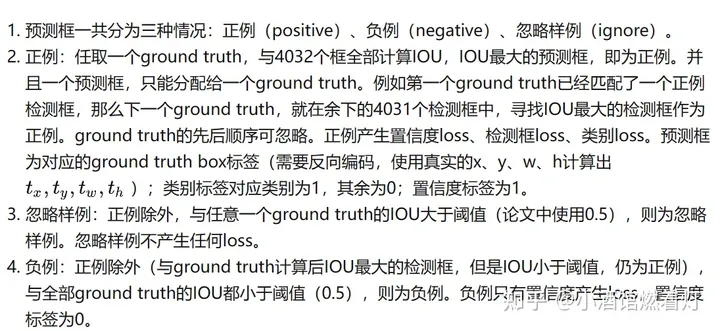

正负样本

$ Loss=loss_{N_1}+loss_{N_2}+loss_{N_3} $

x、y、w、h使用MSE作为损失函数，也可以使用smooth L1 loss（出自Faster R-CNN）作为损失函数。smooth L1可以使训练更加平滑。置信度、类别标签由于是0，1二分类，所以使用交叉熵作为损失函数

训练策略解释

ground truth为什么不按照中心点分配对应的预测box？
（1）在Yolov3的训练策略中，不再像Yolov1那样，每个cell负责中心落在该cell中的ground truth。原因是Yolov3一共产生3个特征图，3个特征图上的cell，中心是有重合的。训练时，可能最契合的是特征图1的第3个box，但是推理的时候特征图2的第1个box置信度最高。所以Yolov3的训练，不再按照ground truth中心点，严格分配指定cell，而是根据预测值寻找IOU最大的预测框作为正例

（2）笔者实验结果：第一种，ground truth先从9个先验框中确定最接近的先验框，这样可以确定ground truth所属第几个特征图以及第几个box位置，之后根据中心点进一步分配。第二种，全部4032个输出框直接和ground truth计算IOU，取IOU最高的cell分配ground truth。第二种计算方式的IOU数值，往往都比第一种要高，这样wh与xy的loss较小，网络可以更加关注类别和置信度的学习；其次，在推理时，是按照置信度排序，再进行nms筛选，第二种训练方式，每次给ground truth分配的box都是最契合的box，给这样的box置信度打1的标签，更加合理，最接近的box，在推理时更容易被发现

Yolov1中的置信度标签，就是预测框与真实框的IOU，Yolov3为什么是1？
（1）置信度意味着该预测框是或者不是一个真实物体，是一个二分类，所以标签是1、0更加合理

（2）笔者实验结果：第一种：置信度标签取预测框与真实框的IOU；第二种：置信度标签取1。第一种的结果是，在训练时，有些预测框与真实框的IOU极限值就是0.7左右，置信度以0.7作为标签，置信度学习有一些偏差，最后学到的数值是0.5，0.6，那么假设推理时的激活阈值为0.7，这个检测框就被过滤掉了。但是IOU为0.7的预测框，其实已经是比较好的学习样例了。尤其是coco中的小像素物体，几个像素就可能很大程度影响IOU，所以第一种训练方法中，置信度的标签始终很小，无法有效学习，导致检测召回率不高。而检测框趋于收敛，IOU收敛至1，置信度就可以学习到1，这样的设想太过理想化。而使用第二种方法，召回率明显提升了很高

为什么有忽略样例？
（1）忽略样例是Yolov3中的点睛之笔。由于Yolov3使用了多尺度特征图，不同尺度的特征图之间会有重合检测部分。比如有一个真实物体，在训练时被分配到的检测框是特征图1的第三个box，IOU达0.98，此时恰好特征图2的第一个box与该ground truth的IOU达0.95，也检测到了该ground truth，如果此时给其置信度强行打0的标签，网络学习效果会不理想

（2）笔者实验结果：如果给全部的忽略样例置信度标签打0，那么最终的loss函数会变成$Loss_{obj}$与$Loss_{noobj}$的拉扯，不管两个loss数值的权重怎么调整，或者网络预测趋向于大多数预测为负例，或者趋向于大多数预测为正例。而加入了忽略样例之后，网络才可以学习区分正负

优缺点

优点：

多尺度检测：YOLOv3在三个不同的尺度上进行检测，提高了模型对于不同大小物体的识别能力
